Měření průtoků a rychlosti proudění
Axiální Woltmanova turbínka   Škrtící orgán - clona
Přepad                                           Pásové váhy
Indukční průtokoměr                  Fázový ultrazvukový průtokoměr
Laserový Dopplerův anemometr

       Turbínkové a lopatkové snímače pracují na principu, kdy protékající tekutina uvádí do rotačního pohybu soustavu vhodně uspořádaných ploch - pro šroubovicový pohyb optimalizovaných lopatek turbiny nebo plochých lopatek vodního kola.

       Axiální Woltmanova turbínka využívající silového účinku proudu tekutiny k roztočení. Necitlivost pro malá průtočná množství Q. měření otáček elektricky, provozní měření.



Rozsah: 1 : 10 /  D = 15 mm/
              1 : 40 /  D = 200 mm/


Provozní tlak: p = 1,5 až 30 Mpa


Přesnost:  0,5%


Teplota: do 500°C

       Snímače průtoku se škrtícími orgány - jejich základem je měření tlakového spádu na zúženém místě potrubí - tzv. škrtícím orgánu.

       Škrtící orgán -clona- s tlaku membránovým tlakoměrem s indukčnostním snímačem a vyhodnocovacím obvodem. Rozšířené provozní měřidlo, spolehlivé.



Rozsah:  D = 50 až 800 mm


              v = 0,7 až 3,5 ms-1



Přesnost:  1 až 3%



Vliv teploty: 1% / 10°C

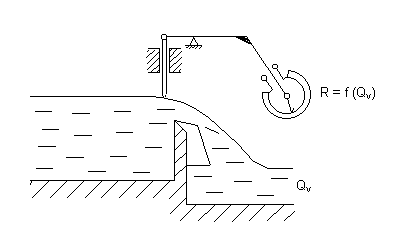

       Přepad - průřezové měřidla pro otevřený kanál, výška hladiny na přepadu se měří např. plovákem s odporovým snímačem.

       Provozní měření univerzální.



Rozsah: /dle volby přepadu/



Přesnost: 3 až 5%

Přepad

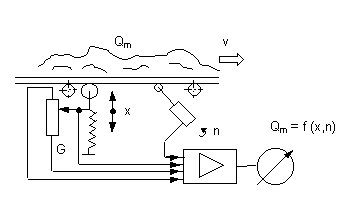

       Pásové váhy pro sypké materiály s deformačním snímačem tíhové síly odpor. snímačem a měřením rychlostí pásu v otáčkoměrem s tachodynamem.

       Provozní měření universál.



Rozsah: /dle volby pásu a rychlosti/


Přesnost: 1 až 5%

Pásové váhy

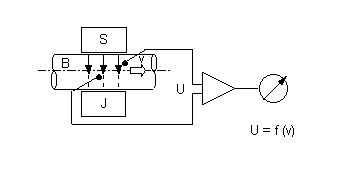

       Indukční průtokoměr pro vodivé kapaliny. Napětí na elektrodách se indukuje vlivem pohybu vodiče (kapaliny) v magnetickém poli. Bezdotykové provozní měření univerzální.



Rozsah:  D = 3 až 200 mm


Měrný odpor: R < 104



Přesnost:  0,5 až 1%


                 Vmin = 0,5 až 1 ms-1

Indukční průtokoměr

       Fázový (impulsní) ultrazvukový průtokoměr měří okamžitou rychlost průtoku v které je úměrný rozdíl vx, které je úměrný rozdíl fází  ve dvou větvích UZ průtokoměru. Bezdotykové měření. Laboratorní a přesné provozní měření.



Rozsah pro kapaliny a plyny:  D = 20 až 300mm
                                                 vx = 0,1 až 30 ms-1


Přesnost: 1 až 2%


Vliv teploty, koncentrace a znečištění

Fázový (impulsní) ultrazvukový průtokoměr

       Laserový Dopplerův anemometr měří vektor rychlostí proudění na základě detekce frekvenčního zdvihu fp mezi dopadajícím a rozptýleným laser. zářením. Frekvenční výstup, bezdotykové měření. Laboratorní a výzkumná měření rychlosti profilů a průtoků v širokém rozsahu.



Rozsah: 1:20 pro vx = 0,01 až 100 ms-1



Dopplerův frekvenční zdvih: fD = 100 kHz/1ms-1


Přesnost:  0,1%
