Měření rychlosti, zrychlení a otáček
Absolutní elektrodynamický snímač rychlosti   Absolutní tenzometrický snímač amplitudy
Absolutní piezoelektrický snímač zrychlení       Generátorový snímač otáček elektrodynamický
Fotoelektrický impulsní snímač otáček              Tlakový pneumatický snímač otáček
Stroboskopický otáčkoměr

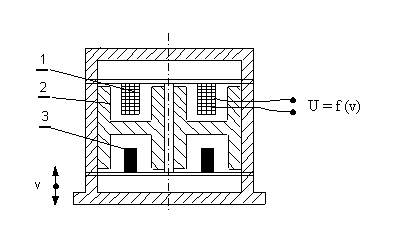

       Absolutní elektrodynamický snímač rychlostí a chvění. Cívka 1 upevněná na membráně kmitá v poli permanentního magnetu 2 a je brzděna tlumícím kroužkem 3.

       Laboratorní a cejchovní měření amplitudy rychlostí v.



Citlivost: 30 mV/mms-1


Přesnost: 1%


Rezonanční kmitočet: 5 kHz


Teplota: -20 až 200°C

Absolutní elektrodynamický snímač rychlostí

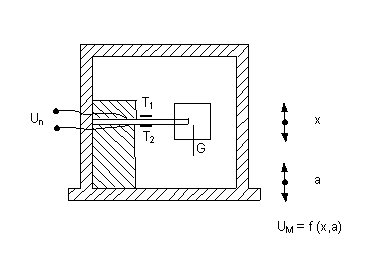

       Absolutní tenzometrický snímač amplitudy výchylky a zrychlení.

       Můstkové zapojení tenzometrů na nosníku v ohybu. Provozní i laboratorní měření, univerzální použití.



Rezonanční kmitočet: 2 kHz


Kmitočtový rozsah: 0 až 1500 Hz


Přesnost: 1%


Teplota: do 200°C

Absolutní tenzometrický snímač amplitudy výchylky a zrychlení

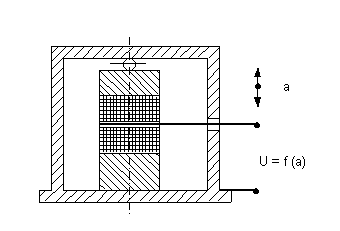

       Absolutní piezoelektrický snímač amplitudy zrychlení. Výstupní impedance kapacitní se složitějšími vyhodnocovacími obvody. Rozšířený provozní i laboratorní snímač.



Rezonanční kmitočet: 80 kHz


Kmitočtový rozsah: 3 až 25000 Hz


Přesnost: 1%


Maximální teplota: 260°C

Absolutní piezoelektrický snímač amplitudy zrychlení

       Elektrodynamické otáčkoměry jsou důležitou skupinou otáčkoměrů. Podle indukčního zákona generují napětí přímo úměrné otáčivé rychlosti. Z hlediska funkce je dělíme na stejnosměrné generátory (tachodynama) a střídavé generátory (tachoalternátory)

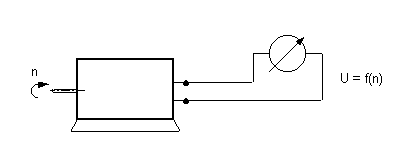

       Generátorový snímač otáček elektrodynamický:

-

tachodynamo - tvořeno permanentním magnetem v jehož magnetickém pole se otáčí rotor s vinutím vedeným na komutátor. Ze sběračů komutátoru odebíráme stejnosměrné napětí měřené voltmetrem přímo na stupnici v jednotkách rychlosti

-

tachogenerátor - s permanentním magnetem jako statorem nebo uloženým jako rotorem v dutině mezi statorvými cívkami

-

indukční s bubínkovým (resp. klecovým) rotorem

       Velmi časté provozní měření.



Rozsah /dle typů/: např. 0 až 5000 min-1


Přesnost: 0,1 až 1%


Generátorový snímač otáček elektrodynamický

       Fotoelektrický impulsní snímač otáček (např. odrazový). Bezkontaktní metoda pro laboratorní a přesné provozní měření. Univerzální metoda.



Rozsah: 0 až 10-3 min-1


Přesnost: 0,1 až 1%

       Tlakový pneumatický impulsní snímač otáček s pneumatickým počítadle H, tlakových impulsů P1. Specielní provozní měření se zvláštními nároky na prostředí (např. výbušné, …)



Rozsah: např. 0 až 1000 min-1


Přesnost: 0,1 až 1%

       Stroboskopický otáčkoměr je funkčně založen na setrvačnosti zrakového vjemu a tím spojování oddělených fází pohybu na vjem spojitého pohybu.

       Stroboskopický otáčkoměr s impulsní výbojkou napájenou z frekvenčně řízeného generátoru impulsů, s proměnnou frekvencí záblesků

       Cejchovní a kontrolní měření provozní i laboratorní univerzální.



Rozsah: n = 10 až 1000 min-1


Přesnost: 0,1%
