Měření teploty
Platinový teploměr                 Dilatační kapalinový teploměř
Dilatační plynový teploměř   Termoelektrický teploměr
Radiační pyrometr                  Pyroelektrický teplotní článek
Piezoelektrický krystalový teploměr

       Proncip odporových snímačů teploty spočívá ve využití závislosti odporu kovů na teplotě.

       Platinový odporový teploměr Pt=100 v třívodičovém zapojení s poměrovým přístroje. Platinová čidla jsou vinutá z odporového drátu nebo jsou vrstvová. Čidla z odporového drátu jsou zhotovena bifilárním vinutím na vnější povrch keramického tělíska, nebo drát je uložen do kapilár nosného tělíska. Na povrchu je čidlo obvykle chráněno keramickým smaltem. Vrstvová čidla jsou většinou vyráběna technologií napařování na keramickou destičku. Pro dlouhodobou stabilitu jsou pokryta speciálními látkami. Jednoduchý a přesný snímač pro povrchová i objemová měření provozní i laboratorní.



Rozsah teplot: -200°C až 900°C


Časová konstanta:  = 1 až 2 min


Přesnost: < 0,1%, celé zapojení < 0,3%

       Principem dilatačních snímačů je změna délky nebo objemu měronosné látky působením měřené teploty.

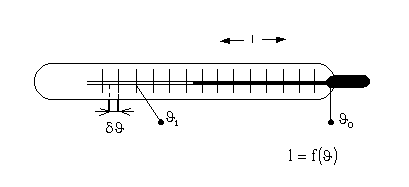

       Dilatační kapalinový rtuťový teploměr s pevně nastavenými doteky. Je principiálně založena na závislosti objemové roztažnosti kapalin účinkem teplotních změn. Jednoduchý a přesný snímač pro povrchová i objemová měření provozní i laboratorní.



Rozsah /pro rtuť/: -30°C až 600°C



Přesnost: 1/2 nejmenšího dílku stupnice =



Časová konstanta:  = 1 až 2 min

Dilatační kapalinový rtuťový teploměr

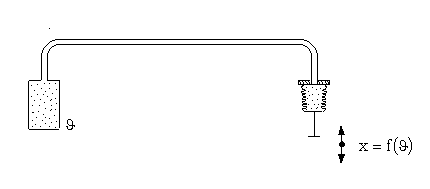

       Dilatační plynový tlakový teploměr / dusík, helium/ Velká představující síla, vhodné pro registrační a regulační pneumatické systémy.



Rozsah: -50°C až 550°C



Přesnost:  0,1 až 1%


Časová konstanta:  = 1 až 2 min

Dilatační plynový tlakový teploměr

       Termoelektrické senzory teploty jsou založeny na vzniku termoelektrického napětí ve styku dvou různých kovů resp. Polovodičů, jejichž konce jsou umístěny v prostředích s různými teplotami.

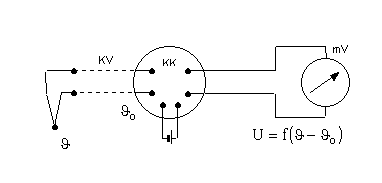

       Termoelektrický teploměr a kompenzačním vedením /KV/ a kompenzační krabicí /KK/. Jednoduchý, univerzální, spolehlivý a přesný. Provozní i laboratorní měření.



Rozsah /podle druhu/: -200°C až 1400°C pro kovové termočlánky


Přesnost:  0,1 až 3%


Časová konstanta:  = 0,1 až 3 min

Termoelektrický teploměr

       Radiační pyrometr s fotodotekem světelného záření /  = 0,6 - 2  m /. Bezdotykové přesné měření. Nutnost určení  /emisivita/.



Rozsah /např/: 200°C až 1400°C


Přesnost: >  0,1% pro  = konst

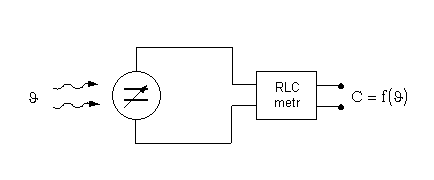

       Pyroelektrický teplotní článek s měřením energie infračerveného záření v rozsahu 0,5 až 1000  m. Speciální bezdotyková měření s malou časovou konstantou.



Rozsah: -50°C až 600°C


Přesnost: > 0,5%


Časová konstanta:  = 10-4 až 10-1 s

Pyroelektrický teplotní článek

       Piezoelektrický krystalový teploměr s vysokou citlivostí / 10-2 až 10-4°C /

       Dobrá linearita, kmitočtový výstup. Cejchovní a přesná laboratorní i provozní měření.



Rozsah: -80°C až 250°C



Přesnost: > 0,1%


Rezonanční kmitočet:  = 20 až 50 MHz


Teplotní součinitel:  = 30 až 90.10-6 K-1
