Měření tlaku

       Kapalinové tlakoměry určují tlak z výšky nebo rozdílů výšek sloupců kapaliny v nádobách vhodného tvaru (nádobka s ramenem, U-trubice, prstenec). Měřený tlak působící na hladinu je vyrovnán hydrostatickým tlakem sloupce hladiny, kterými jsou destilovaná voda (  = 1000 kg/m³), líh (  = 800 kg/m³) nebo rtuť (  = 13551 kg/m³) používaná pro měření tlaku kapalin, protože ses nimi nesměšuje.

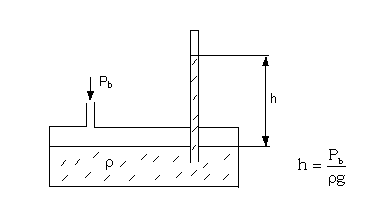

       Nádobkový tlakoměr s přímým sloupcem pro měření absolutního tlaku Pb se rtuťovou náplní. Přesná laboratorní měření, indikace h (stupnice, indukční snímač).

Rozsah: pb = 0 až 100 kPa

Časová konstanta:  = 1 až 10 s

Přesnost: 1 až 3%

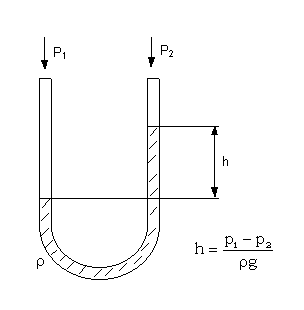

       Diferenční U-tlakoměr pro měření menších podtlaků, přetlaků i diferenciálních tlaků. Náplň - voda, rtuť. Provozní i laboratorní měření statických tlaků.

Rozsah: /podle délky U-trubice/:  = 10 Pa až 500 kPa

Přesnost: /podle odečtu výšky hladiny h/: 0,5 až 2%

       Prstencový tlakoměr s přepážkou a uzavírací kapalinou. Provozní měření statických diferenčních tlaků.

Rozsah: nízkotlaké  = 0 až 2 kPa
              vysokotlaké  = 0 až 25 kPa

Přesnost: 0,5 až 2%

Časová konstanta:  > 1,5 s

       Deformační tlakoměry určují tlak z deformace měřicího prvku v lineární části deformační charakteristiky, popisují závislost jeho zdvihu na působení tlaku. Jsou to nejpoužívanější snímače tlaku vzhledem ke konstrukční jednoduchosti a tím i ceně, spolehlivosti, přenosnosti a přitom dostatečné přesnosti.

       Trubicový deformační manometr (s Bourdonovým perem). Snímacím prvkem je trubice zploštělého průřezu, vytvarovaná do kruhového oblouku se středovým úhlem asi 270°. Pevným koncem je spojena s měřeným prostorem, druhý (volný) konec je uzavřen. Výchylky trubice se měří mechanicky, odporovým snímačem. Nerozšířenější provozní tlakoměr, univerzální, volba rozsahů pro statické tlaky.

Rozsah: p = 0 až 104 MPa

Přesnost: 1,5 až 2%

Časová konstanta:  = 0,1 až 0,5 s

       Vlnovcový deformační manometr s 10% změnou délky vlnovce (pro max. tlak), výchylka vyhodnocena elektrickým snímačem. Ve funkci snímacího prvku využívá tenkostěnnou trubici válcového tvaru s vyválcovanými vlnami (tzv. vlnovec). V závislosti na použitém materiálu se používá jak pro citlivé přístroje s malými rozsahy (tombak, pakfong), tak i pro vysokotlaké snímače. Provozní měření, registrační a regulační přístroje.

Rozsah: p = 0,5 až 200 kPa

Přesnost: 1,5 až 2%

Časová konstanta:  < 0,2 s

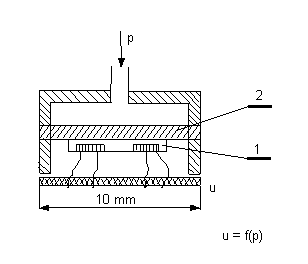

       Membránové tlakoměry používají ve funkci snímacího prvku membránu sevřenou mezi dvěma přírubami.

       Membránový deformační manometr s kapacitní snímačem (příp. indukčním, piezoel). Provozní i laboratorní měření statických i dynamických tlaků.

Rozsah:  = 200 Pa až 20 MPa

Přesnost: 0,1 až 1%

Časová konstanta:  < 10^-2 s
