1. Vložení potřebných přístrojů

Z palety přístrojů si do grafického editoru postupně vložíme přístroje:

• Panel

• Control

• Meter

• Label

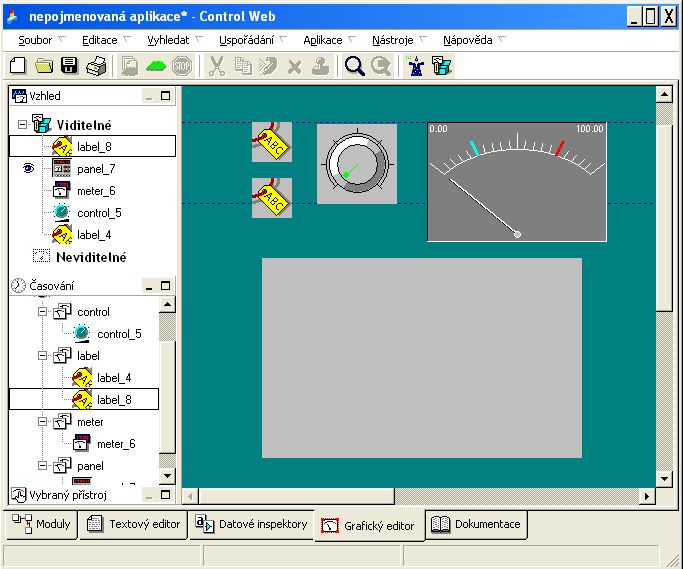

Okno aplikace s přístroji na ploše grafického editoru

2. Vytvoření proměnné

V záložce "Datové inspektory" na hlavním panelu si nadefinujeme proměnnou:

• Název:promenna
• Typ:real
• Hodnota:0
• Poznámka:Nase promenna

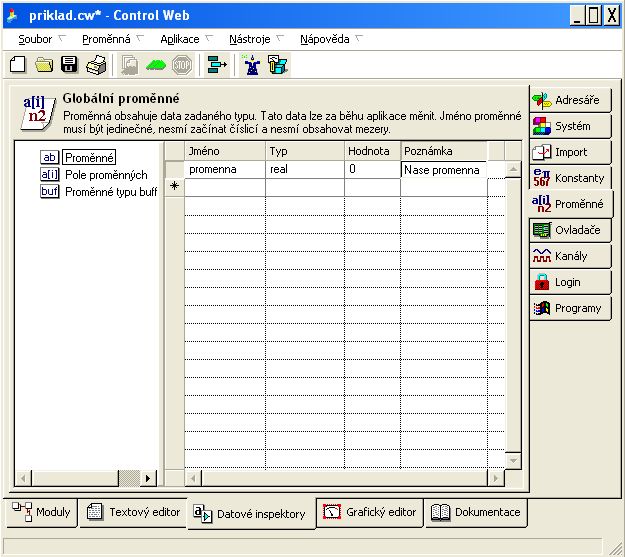

Okno datových inspektorů s nadefinovanou proměnnou

3. Konfigurace jednotlivých přístrojů

Konfigurace přístroje "Panel"

Přepneme se na panel a pomocí kombinace kláves Ctrl+PgDn (nebo přes pravé tlačítko myši - na dno) nastavíme panel na dno,tím je nám umožněno přesunout ostatní přístroje nad tento panel.

V záložce textový editor na hlavním panelu před vlastní jméno přístroje panel vložíme slovo "window" a tím bude mít přístroj titulek a rámeček okna s ovládacími tlačítky.

window panel panel;
    owner = background;
    position = 224, 289, 375, 245;
    win_title = 'Vzorový příklad';
  end_panel;

• panel:panel - název přístroje
• win_title:Vzorový příklad - titulek okna

Konfigurace přístroje "Meter"

Spustíme si inspektor přístroje a nastavíme si parametry:

• meter:meter - název přístroje
• timer:0.1 - časování
• owner:panel - vlastník přístroje
• expresion:promenna - zapíšeme do "Výraz, který ja přístrojem vyhodnocován"

Konfigurace přístroje "Control"

Spustíme si inspektor přístroje a nastavíme si parametry:

• control:control - název přístroje
• owner:panel - vlastník přístroje
• output:promenna - výstupní datový element (v našem případě nadefinovaná promenna)

Konfigurace přístroje "Label"

Spustíme si inspektor přístroje upravýme zdrojový text:

    owner = panel;
    position = 201, 6;
    win_disable = zoom, maximize;
    font = 'Arial (Central European)', 10, normal;
    text = 'Ovládaný přístroj';
    font = 'Arial (Central European)', 10, normal;
    text = '     "meter"';

    owner = panel;
    position = 16, 76;
    win_disable = zoom, maximize;
    transparent;
    font = 'Arial (Central European)', 10, normal;
    text = 'Ovládací poístroj';
    font = 'Arial (Central European)', 10, normal;
    text = '    "control"';

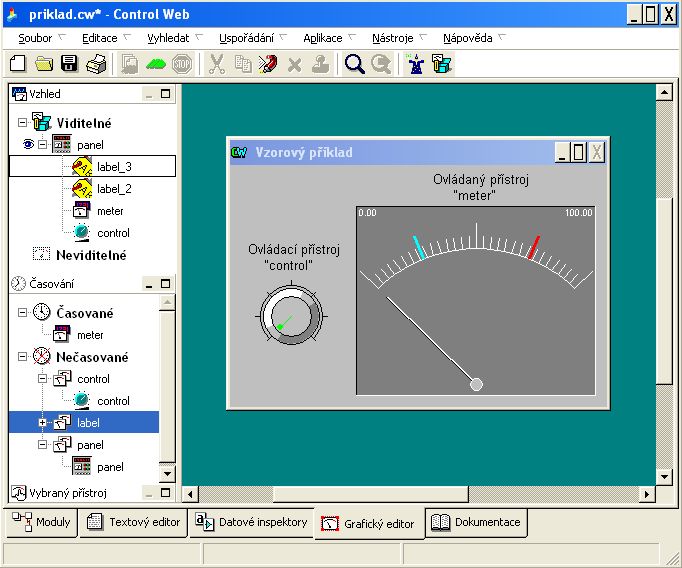

Vzhled aplikace
